Zapojení konektorů Smart a Matrix

Zapojení konektorů jednotek vyhodnocovacích jednotek Smart a Matrix

Konektor snímače

Pro připojení snímače sil k vyhodnocovací jednotce je nutné použít konektor samec SUBD-9. U této konektorky se svaří kabely snímače podle přiložených tabulek. Pro připojení v 6 vodičích se doporučuje přemostit pin 1-6 a 5-9 za účelem zdojnásobení styčné plochy napájecích vodičů.



   Přiřazení pinů   PIN SIGNÁL Kód snímače
UTILCELL
1 EXC +  Zelená
6
2 Sense + Modrá
7 SIG +  Červená
3  Stínění -
8 SIG- Bílá
4 Sense -  Žlutá
5 EXC - Černá
9



Přiřazení PIN 6 vodičům

POZOR: U zapojení se 4žilovým kabelem se v konektoru spojí piny 1, 2 a 6 (EXC+ a Sense+) a piny 4, 5 a 9 (Exc- a Sense-)



Konektor RS-232 (Rx/Tx)



Konektor vyhodnocovací jednotky tvoří samec SUB-D 9.

  Přiřazení pinů   PIN SIGNÁL
1 -
2 RxD
3 TxD
4 -
5 GND



Konektor RS-232 (Tx)

Konektor vyhodnocovací jednotky tvoří samec SUB-D 9.

  Přiřazení pinů    PIN SIGNÁL
1 -
2 RxD
3 TxD
4 -
5 GND

Připojení PC klávesnice

U typu MATRIX je připojení standardní  klávesnice PC provedeno konektorem PS/2. Klávesnice nesmí být připojena ani odpojena, je-li přístroj v provozu.

Připojení tiskárny a vnějšího displeje

se provádí přes konektor RS 232 /Tx

Zapojení I/O konektoru u MATRIX
(SMART je stejný, má jen 4 výstupy a 4 vstupy)

Konektor vyhodnocovací jednotky tvoří samec SUB-D 25.





Přiřazení pinů

DIGITÁLNÍ VSTUPY
PIN SIGNÁL
5 IN1
18 IN2
6 IN3
19 IN4
7 IN5
20 IN6
8 IN7
21 IN8
4 GND
DIGITÁLNÍ VÝSTUPY
PIN SIGNÁL
9 Vext
10 D-OUT1
22 D-OUT2
11 D-OUT3
23 D-OUT4
12 D-OUT5
24 D-OUT6
13 D-OUT7
25 D-OUT8
4 GND
ANALOGOVÉ VÝSTUPY
PIN SIGNÁL
2 V+
3,15 V-
1 I+
14 I-
RS-485
16 A
17 B

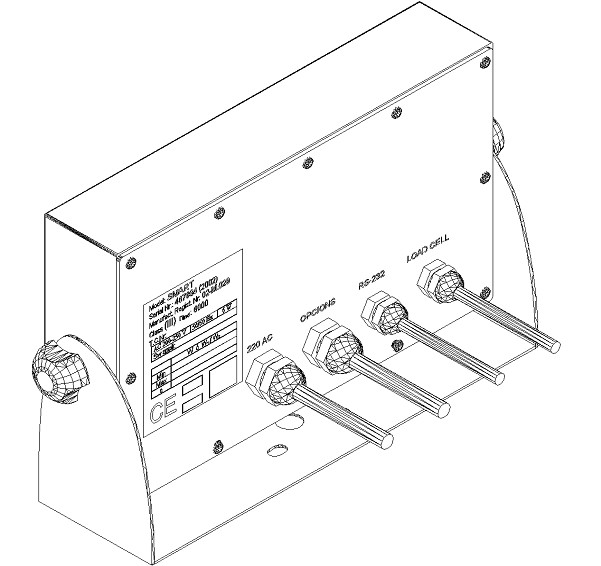

 Zapojení jednotky SMART v provedení IP65

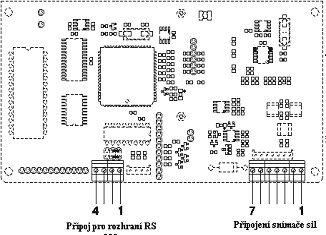

Zapojení snímačů sil a rozhraní RS 232

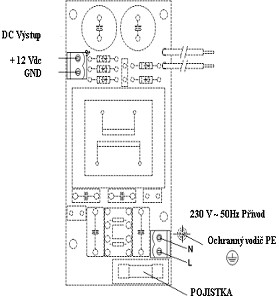

a zapojení přívodu v provedení IP65

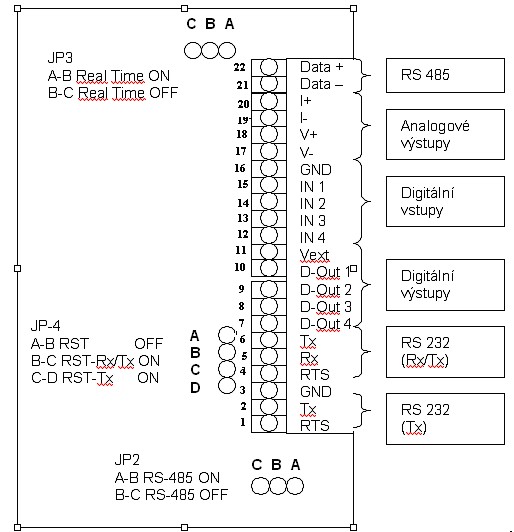

Takto vypadá deska SMART Multi 2 (MULTI 1 nemá analogové výstupy):

Příklad konkrétního zapojení pro SMART IP 65

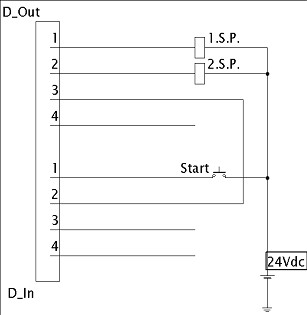

Toto je funkční schéma zapojení se dvěma vnějšími spínači

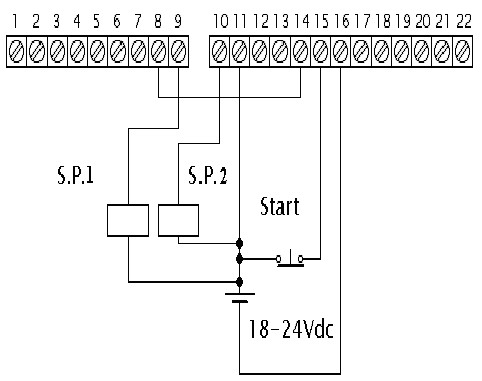

A takto je to zapojeno
