Nowy ogranicznik przeciążenia LOADGUARD

LOADGUARD

Wyświetlacz LED umożliwia wyświetlanie obciążeń poszczególnych wejść, sumy obciążeń wejściowych, alarmów lub komunikatu o błędzie

Zgodne z EN 13849-1: 2008, PL-d, kategoria 3, odpowiadająca poziomowi integralności SIL 2 IEC 62061

POSTAWOWE PARAMETRY
Maksymalny sygnał wejściowy	± 3,9	mV/V
Czułość wejściowa	0,2	microV
Konwerter wejściowy	24	bit
Błąd liniowości	≤ 0,01	% zakresu pomiarowego
Stabilność temperatury	< 0,002	% zakresu pomiarowego/ °C
Napięcie czujnika	4	V DC
Rezystancja czujnika	87	W
Liczba wejść czujnika tensometrycznego	2	niezależne
Max. liczba czujników	4 … 350 Ohm 8 … 700 Ohm	Ilość / o oporze

WEJŚCIA / WYJŚCIA
Wyjścia alarmowe	4 przekaźniki wewnętrznie połączone
Styki przekaźnika alarmu	48V DC/AC, 2A
Wyjście analogowe (wersja 89148)	4-20mA / wejścia tensometryczne
Analogowa rozdzielczość	16 bit

MOC, WARUNKI PRACY I PARAMETRY MECHANICZNE
Napięcie zasilania	Napięcie zasilania od 10V do 30V (24V nominalne)
Zużycie	6 W
Temperatura pracy	Od -20 °C do 50 °C
Granice temperatury (przechowywanie)	Od -20 °C do 60 °C
Interfejs sterowania	4-cyfrowy wyświetlacz LED 7 mm, 4 przyciski do ustawień
Masa własna	Wersja 89147 … 0,3 kg Wersja 89148 … 0,4 kg
Montaż	szyna DIN
Ochrona	IP 20

WERSJE ogranicznik przeciążenia LOADGUARD
Kod	Nazwa	OPIS
89147	LOADGUARD OPTO	Podstawowa wersja ogranicznika
89148	LOADGUARD ANALOG OPTO	Wersja podstawowa rozszerzona o dodatkowy moduł wyjścia analogowego

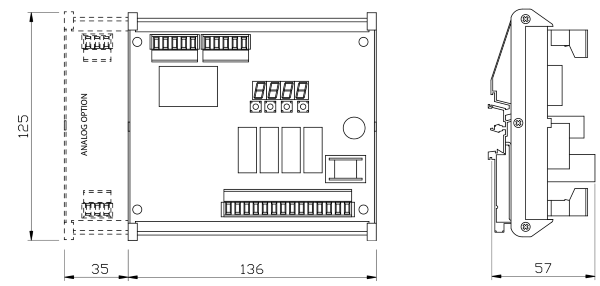

Wymiary

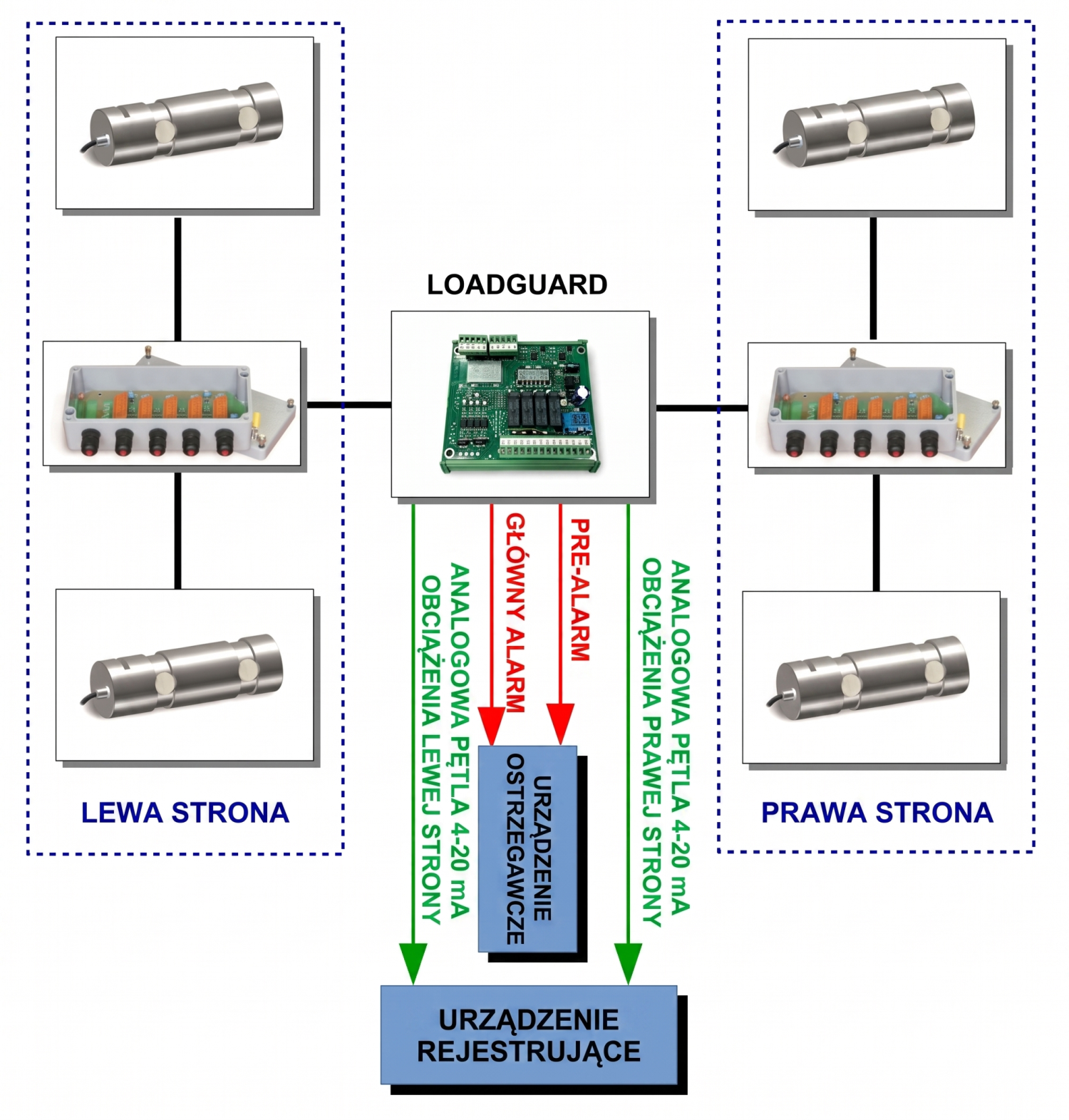

Przykładowe zastosowanie
