PINZ-1148

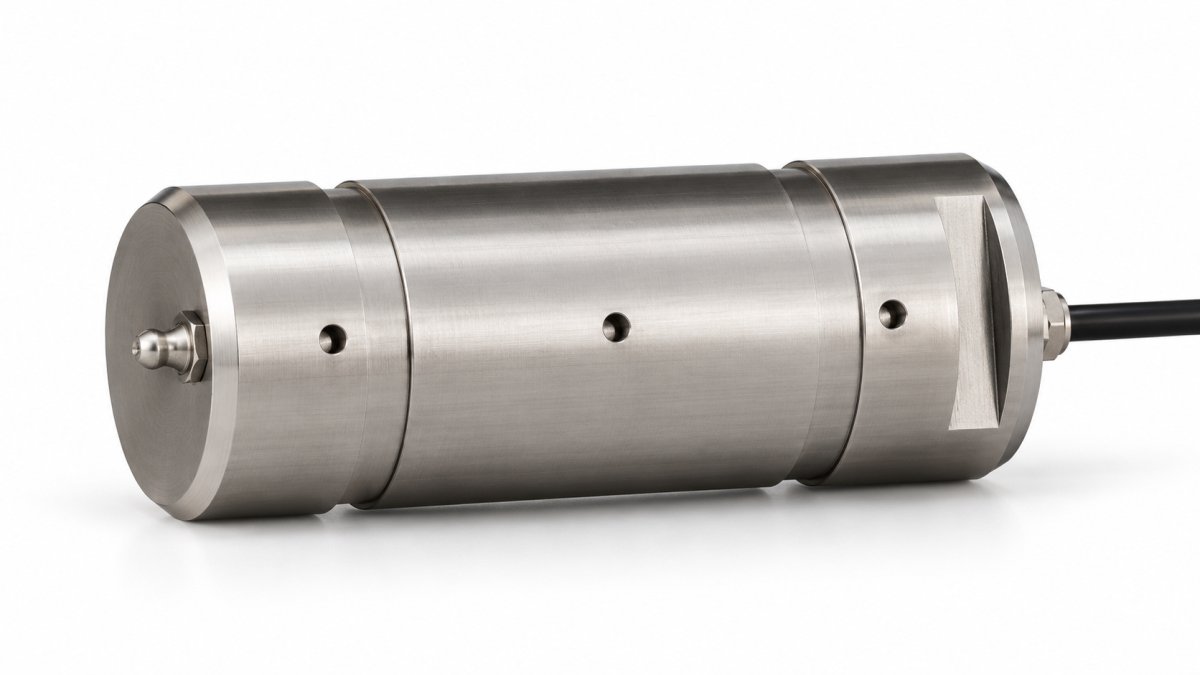

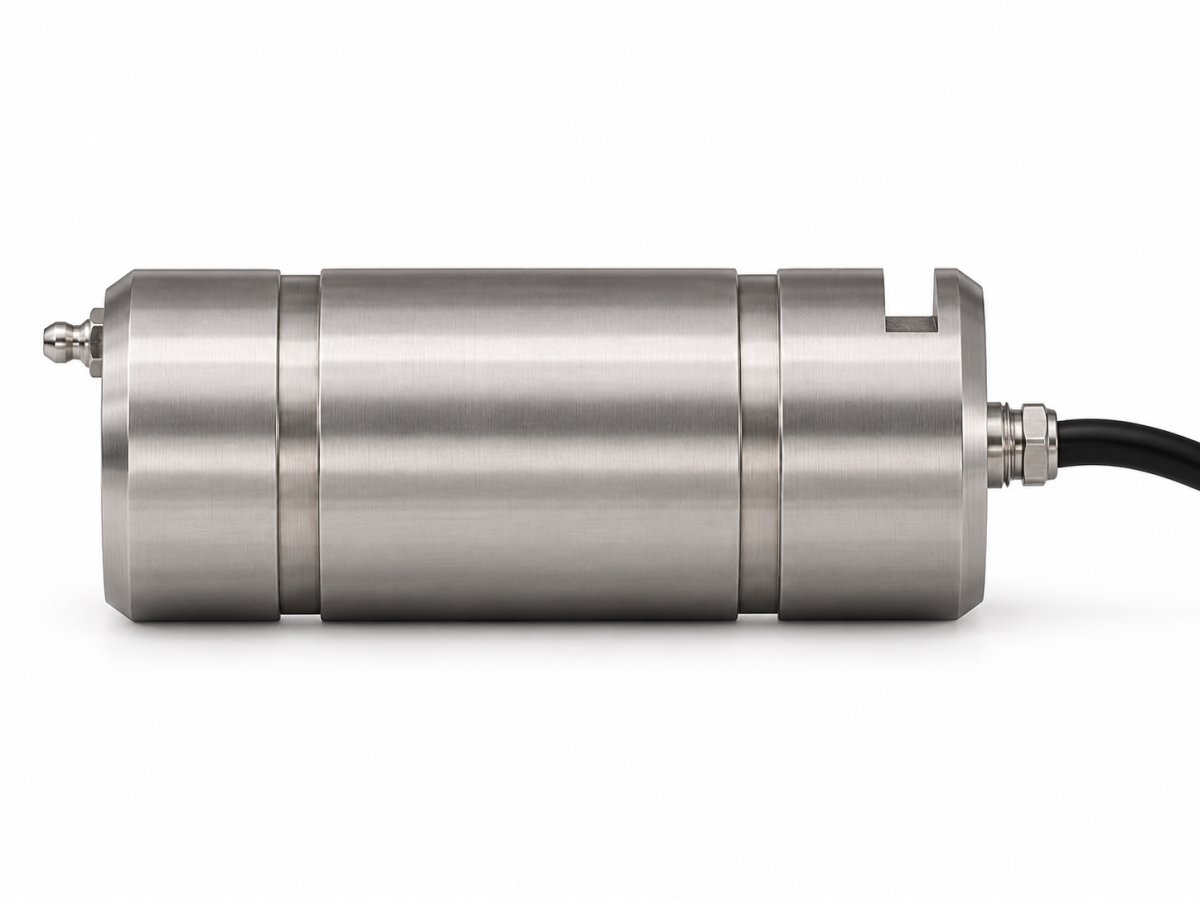

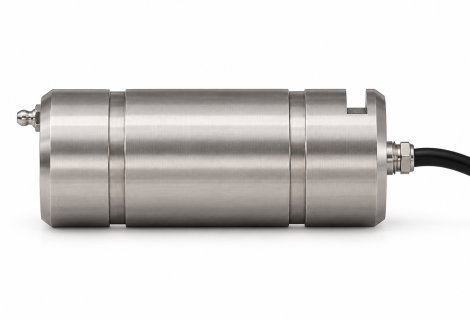

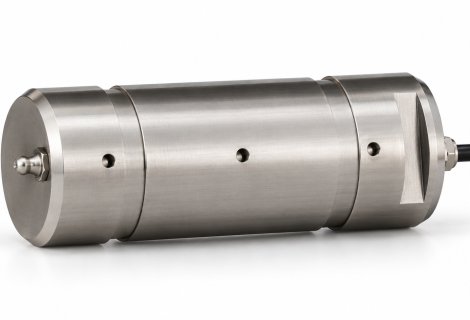

Příklad vyrobeného čepového snímačem s označením PINZ-1148. Snímač je vyrobený z nerezové oceli se silikonovým utěsněním, krytí IP66 (EN 60529). Kapacita vyrobeného snímače podle zadání klienta 50 kN, , délka snímače 154 mm a průměr 60 mm. Snímač má 3 lubrikační otvory v místech doteku měřicích ploch pro zamezení tření. Vstupní lubrikační otvor je mimo měřící plochy. Snímač je vybaven jedním bezpečnostním výřezem proti otáčení.



Základní vlastnosti snímače:

  • Snímač sil vyrobený z nerezové oceli
  • Silikonové utěsnění, krytí IP66 (EN 60529)
  • Tři lubrikační otvory pro zamezení tření
  • Ochrana proti otáčení snímače (1 výřez ve snímače)
  • Délka snímače 154 mm, průměr 60 mm, kapacita 50 kN (parametry podle zadání klienta)



Příklady použití tohoto vyrobeného snímače:

Jednoúčelové zdvíhací zařízení s měřením hmotnosti a limitací přetížení

Technická dokumentace

Nominální hmotnost 50 kN
Třída přesnosti 0,5 %
Minimální zatížení 0 % Ln
Pracovní zatížení 150 % Ln
Bezpečné zatížení ≥ 400 % Ln
Kombinovaná chyba < ± 0,5 % Sn
Chyba opakovatelnosti < ± 0,2 %Sn
Vliv teploty na nulu < ± 0,02 %Sn/5K
Vliv teploty na citlivost   < ± 0,02 %Sn/5K
Chyba tečení (30min) < ± 0,1 %Sn
Kompenzované teploty   - 20 až + 60 °C
Limitní teploty - 20 až + 90 °C
Skladovací teploty - 40 až + 95 °C
Nominální citlivost 2 ± 0,25% mV/V
Napájecí napětí 3 … 15 V
Vstupní odpor 400 ±30 Ohm
Krytí IP 66
Materiál Nerezová ocel
Kabel PUR 4-vodičový 10 m

 Rozměry zakázkového čepového snímače PINZ-1148

 PINZ-1148 rozměry
