Základní vlastnosti modbusového OLED displeje S401:

  • Displej s technologií organických elektro-luminiscenčních diod OLED
  • Vysoký kontrast a velký pozorovací úhel
  • Uhlopříčka displeje 2,7“ s rozlišením 128 x 64 pixelů
  • Při připojení ke stejnosměrnému napájení nezáleží na polaritě
  • Velmi nízká spotřeba energie max. 1 W
  • Krytí čelního panelu je IP65
  • Zobrazení až 20 vyčítaných hodnot z nastavených modbusových registrů a 10 vypočtených hodnot
  • Možnost použití 27 matematických funkcí na vyčítané hodnoty
  • 3 různé režimy zobrazení hodnot na jedné obrazovce
  • Rozměry přeního panelu: 91x45 mm
  • Hmotnost: 200g

Technická dokumentace

ZÁKLADNÍ ÚDAJE
Napájecí napětí 10 – 40 V DC (nezávisí na polaritě)
19 – 28 V AC 50/60 Hz
Příkon Typicky 0,5 W, max.1 W (vhodný do bateriových systémů)
Izolace 1,5 kV AC
Komunikační porty RS-485 modbus master
RS-485 modbus slave
Komunikační rychlosti: 1 200 … 115 200 bps
Poloviční duplex RS-485
Připojení až 32 standardních zařízení na jeden port
Ochrana portu max. 12 V DC, 350 W (8 x 20 ms)
Rozteč svorkovnice 5,08 mm
Paměť RAM 256 B
XRAM 4 kB
Flash 32 kB

VIZUALIZACE A MĚŘENÍ
Displej OLED 2,7“
Rozlišení displeje 128 x 64 pixelů
Jas displeje 70 cd / m2
Přední tlačítka 3 ovládací tlačítka (tlačítko nahoru, tlačítko dolu, tlačítko OK/menu)
Datové úložiště RAM, 20 x 4 byte
Zobrazení Až 30 hodnot (max. 3 hodnoty na stránce) možnost automatického rolování více hodnot s nastavenou časovou periodou

PROVOZNÍ PODMÍNKY A MECHANICKÉ PARAMETRY
Rozsah provozní teploty od -10ºC do 60ºC
Teplotní limity (skladovací) od -20ºC do 85ºC
Vlhkost 30 % … 90 % do 40 °C bez kondenzace
Krytí předního panelu IP 65
Montáž Připraveno k instalaci do panelového otvoru s rozměry 90 mm x 45 mm
Rozměry 96 mm x 48 mm x 40 mm
Hmotnost 200 g

NASTAVENÍ, NORMY
Dotazy Maximálně 20 volně programovatelných dotazů, které je možno programovat přes program EASY S401
Nastavení Komunikační parametry, jazyk (EN, IT, FR), kontrast, jas, rozsahy, ofsety, typy proměnných, matematické funkce, apod.
Normy EN 61000-6-4/2002, EN 61000-6-2/2005, EN 61010-1/2001

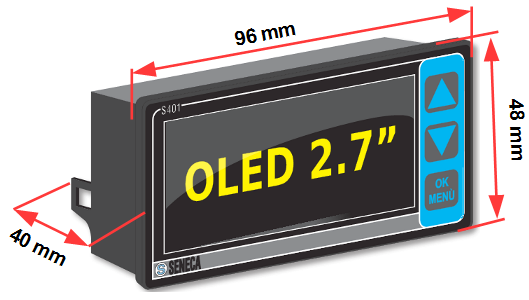

ROZMĚRY
S401 rozmery

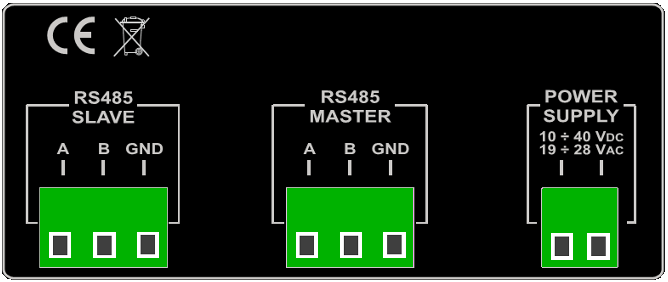

ZADNÍ PANEL
S401 zadni panel

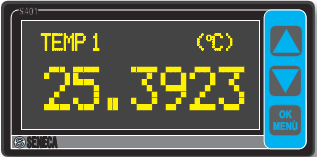

ZOBRAZENÍ JEDNOHO ÚDAJE
S401 Zobrazeni č.1

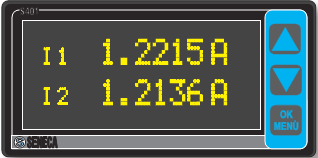

ZOBRAZENÍ DVOU ÚDAJŮ
 S401 Zobrazeni č.2

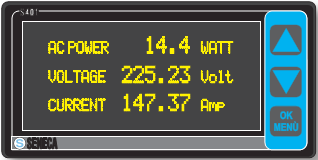

ZOBRAZENÍ TŘÍ ÚDAJŮ
 S401 Zobrazeni č.3
